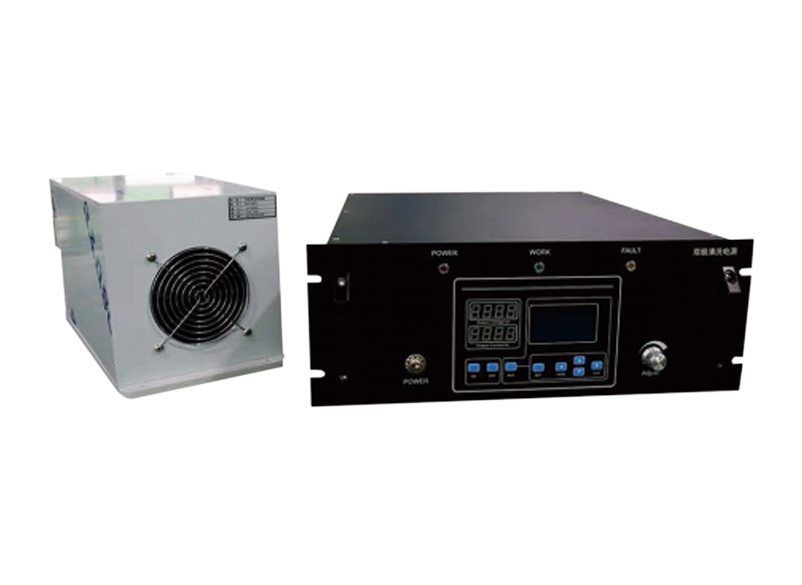

簡述真空鍍膜電源的發展和特點！

電源的種類非常多樣，但在91av的日常生活中，其中一種常用的電源就是真空鍍膜電源。該電源是一種新型材料合成加工的真空鍍膜技術，是表麵功能技術領域的重要組成部分。

真空鍍膜技術是利用物理和化學方法在固體表麵塗覆一層特殊性能的塗層，從而產生優於固體材料本身的耐磨、耐高溫、耐腐蝕、抗氧化、耐輻射、導電性、導磁性、絕緣性、裝飾性等性能。提高了產品質量，延長了產品壽命，節約了能源，取得了顯著的技術經濟效益。

因此真空鍍膜電源技術被譽為較有發展前景的技術之一，在高新技術產業化發展中顯示出誘人的市場前景。這一新興的真空鍍膜技術已經應用於國民經濟的各個領域。真空鍍膜電源技術是真空應用技術的一個重要分支，已開始在光學、電子、能源開發、理化儀器等方麵得到應用。真空鍍膜在工程機械、包裝等方麵采用的方法包括蒸發離子鍍等分子束外延。
